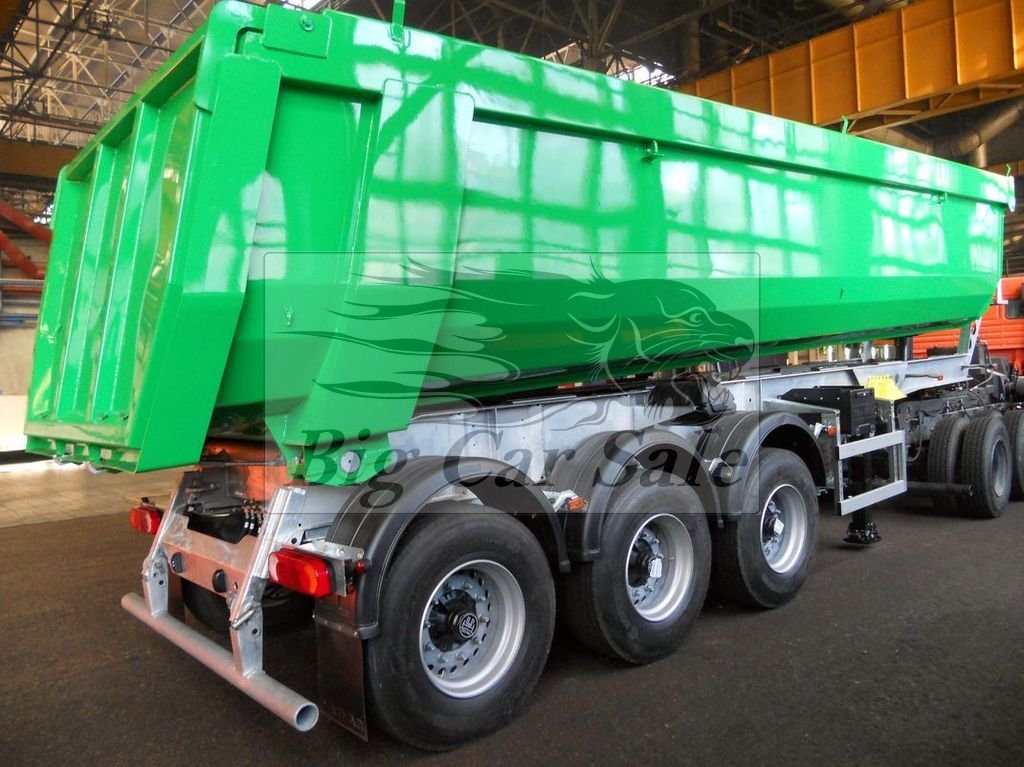

Полуприцеп-самосвал НЕФАЗ 9509-0000016-30

Полуприцеп-самосвал НЕФАЗ-9509-16-30 предназначен для перевозки различных сыпучих строительных грузов (щебень, песок, ПГС), за исключением скальных пород и булыжника, по всем видам дорог в составе автопоезда с седельными гидрофицированными тягачами с высотой седельно-сцепного устройства 1150-1250 мм.
Рама: представляет собой сварную конструкцию, состоящую из двух продольных лонжеронов из высокопрочной стали S 700, балок, поперечин, опорной плиты и кронштейнов крепления узлов. Рама полуприцепа передней частью опирается на седло тягача.

Плита сцепки: с 2-х дюймовым шкворнем.

Подвеска и осевой агрегат:Трехосная пневматическая подвеска BPW с осями BPW грузоподъемностью 9 тонн каждая. Передняя ось подъёмная. Системы управления пневмоподвеской производства ф. Haldex.

Колеса с шинами: На полуприцепе установлены 6 дисковых колес 11.75 - 22.5 с бескамерными шинами 385/65R22.5 Дополнительно полуприцеп укомплектован одним запасным колесом. В базовой комплектации на полуприцеп устанавливаются шины Kormoran.

Тормозная система:

- Рабочая тормозная система пневматическая, двухпроводная с колесными механизмами барабанного типа, оснащена антиблокировочной системой (ABC/EBS) с конфигурацией 2S/2M. производства ф. Haldex. Фрикционные накладки безасбестовые серповидного профиля.

- Стояночная тормозная система с пневматическим приводом содержит пружинные энергоаккумуляторы, объединенные с тормозными камерами, приводящие в действие колесные тормозные механизмы передней и средней осей. Управление стояночным тормозом пневматическое, сдвоенным тормозным краном с ручным управлением.

Переднее опорное устройство:производства ф. BPW S 700, допускающее нагрузку 24 т, с механическим приводом, управляемым с правой стороны по ходу движения.
