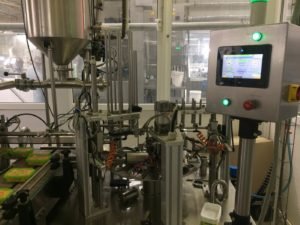

Автомат по фасовке жидких и пастообразных продуктов ТФ 1-Пастпак-2Р (серво)

Машина ТФ 1-Пастпак Р-05 (Пастпак 2Р, далее по тексту машина) предназначена для фасовки пищевых
и непищевых продуктов в готовую тару с последующей ее укупоркой.

Характеристики фасуемого продкта:
Плавленый сыр. Температура фасовки 90С.
Величина дозы 160 320 г.
Примечание: Масса продукта должна быть способна к заполнению полости дозирующего цилиндра под воздействием всасывающей силы поршня и шнекового нагнетателя

Характеристики тары:
PS/РР контейнер с размерами по фланцу 125 х 88 мм, высотой до 120 мм.
Алюминиевая фольга для контейнера с термосвариваемым слоем и язычком для удобства открывания.
Пластиковая крышка нахлобучка для тары

Состав машины
Два поворотных роторных стола с вкладышами под контейнеры п.3.1. (10 позиций на каждом столе).
Два узла загрузки контейнеровп.3.1. во вкладыши роторов.
Датчики контроля наличия стаканов во вкладышах роторов.
Два устройства обработки стакана УФ.
Два объемно поршневых дозатора продукта с объемами дозирования 100-500мл (диаметр гильзы дозирующих цилиндров 63 мм.) Регулировка дозы осуществляется вручную, оператором.
Два узла подъёма тары на позиции дозирования.
Два клапана дозатора 2. В комплекте насадки под жидкие и вязкие продукты.
Один общий загрузочный бункер объемом 80 л, с двойными стенками, со шнековым нагнетателем и рамной мешалкой и моечной головкой, установленной в крышке бункера и управляемыми кранами на вход продукта и подачу моечного раствора. Бункер снабжен трубкой перелива (сапуном). В бункере установлен вибрационный датчик уровня продукта фирмы Endress+Hauser (тип FTL 260-0020, или FTL 20H MQJ2F)
Два узла укладки фольги п.3.2. на фланцы контейнеров п.3.1. с датчиками вакуума.
Два узла точечной приварки фольги на позиции укладки.
Два узла запайки фольги.
Два узла укладки и укупорки крышки нахлобучки с датчиками вакуума.
Два узла выдачи готовой продукции линейного типа на общий отводящий транспортер.
Двухпоточный отводящий пластинчатый транспортер.
Два сервопривода вращения транспортной системы;
Электрошкаф с пультом управления;
Пневмопистолет AR-TS.

Технические характеристики машины
Максимальная кинематическая производительность до 65 уп./мин
Техническая производитель по жидкому продукту до 45-50 уп./мин.
Зависит от величины дозы, вязкости продукта, пенообразования, уровня недолива продукта в стакане. (Фактическая производительность будет определена в процессе пусконаладочных работ для расчета суточной выработки.) Расстояние от края фланца стакана до уровня продукта не менее 7 мм.
Питание осуществляется от однофазной сети переменного тока напряжением 220В, 50 Гц
Потребляемая мощность, кВт 2, 2
Рабочее давление в пневмосистеме, МПа 0, 6
Допустимый перепад давления на блоке подготовки воздуха, МПа 0, 02
Расход сжатого воздуха, не более, л./мин 700
Габаритные размеры, мм (длина х ширина х высота) 2300 х 1350 х 2500
Масса, кг 800
