Блок контроля заземляющей жилы БКЗЖ

Объявление закрыто или перемещено в архив.Размещено: 23 августа 2023

ООО КМА Электромаш поставим Блок контроля заземляющей жилы БКЗЖ
Блок контроля заземляющей жилы БКЗЖ (самостоятельное исполнение) предназначен для отключения выключателей, питающих по гибким кабелям самоходные и передвижные электроустановки напряжением до 6кВ на горных предприятиях, осуществляющих добычу полезных ископаемых открытым способом, при следующих ситуациях:
обрыв заземляющей жилы кабеля;
увеличение сопротивления заземляющей жилы более 29 Ом;
попытка открывания защитных кожухов находящегося под напряжением электрооборудования (кабельные коробки, штепсельные муфты, кольцевые токоприемники и т.д.). Категория размещения 2 по ГОСТ 15150-69.

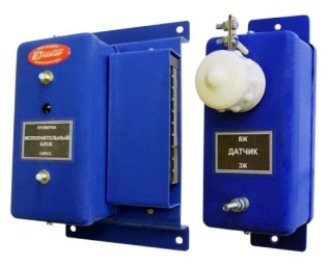

Блок БКЗЖ выполнен в виде двухкорпусной конструкции, состоящей из исполнительного блока и датчика.

Блок БКЗЖ адаптирован к различным режимам работы ячеек (с защитой минимального напряжения и без защиты). Имеется встроенная схема проверки исправности и запоминающая световая сигнализация срабатывания.
Для работы блока должны использоваться пятижильные кабели (три силовых, заземляющая и вспомогательная жилы). При этом контроль заземляющей жилы осуществляется по петле "заземляющая-вспомогательная жилы".В случае питания потребителей по двум параллельно работающим четырехжильным кабелям (например, при питании буровых станков) контроль может осуществляться по петле, образованной двумя заземляющими жилами. Длина контролируемой блоком кабельной линии практически не ограничена.
Основные технические данные:
Контрольное напряжение постоянного тока при разомкнутой петле ВЖ-ЗЖ, 22 В
Сила контрольного тока в диапазоне сопротивления петли ВЖ-ЗЖ 0, 120 Ом, 0, 16 А
Напряжение питания переменного тока частотой 50 Гц, 100 В
Сопротивление петли, при котором происходит срабатывание блока (отключение выключателя), Ом:
при Uпитания = 85 В: 25 и выше
при Uпитания = 100 В: 15
при Uпитания = 110 В: 10
Коммутационная способность контактов выходного реле 5А, 380В, перем. ток част. 50Гц
Время срабатывания при Uпитания = 100 В, с, не более 4, 0
Температурный диапазон применения
